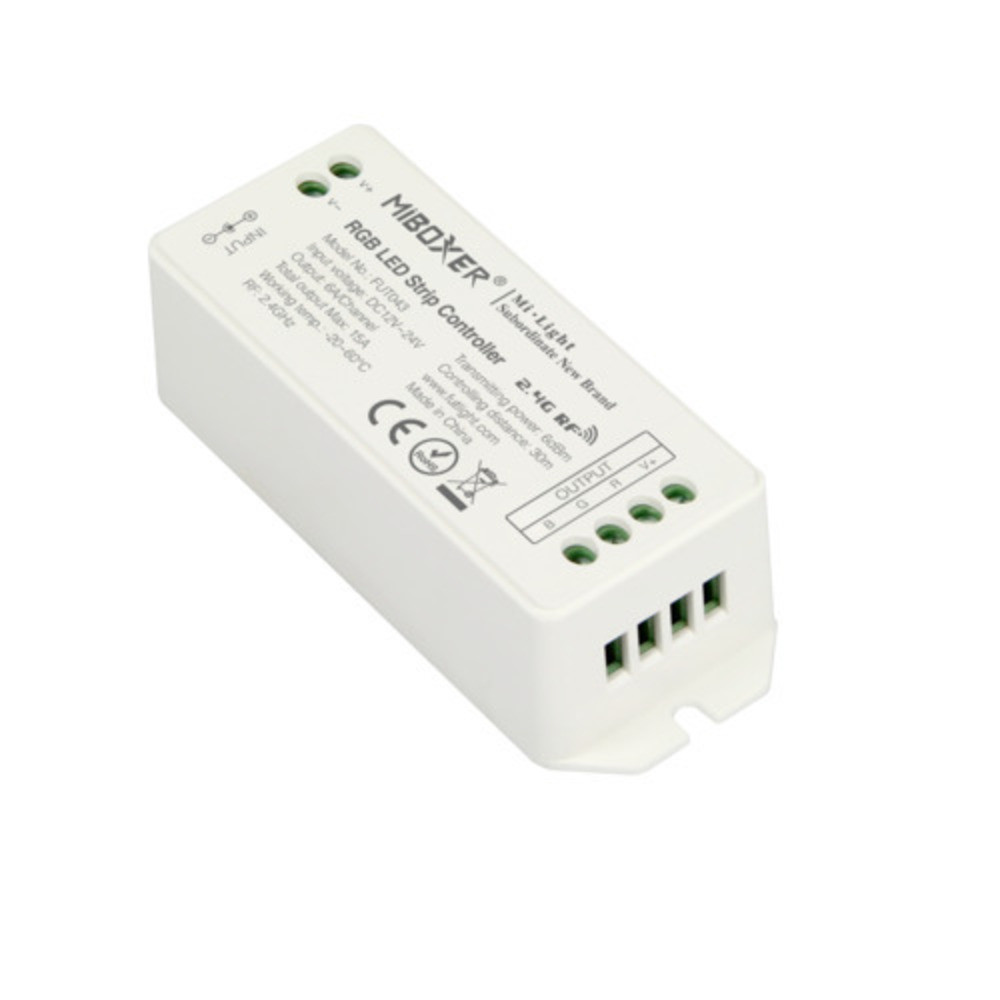

3in1 (RGB /RGBW /RGB-CCT) vezérlő , univerzális csoport (zóna) vezérlő , group control , SMART , MESH , WIFI+2.4G , Miboxer (Mi-Light) , FUT043+

3 az 1-ben LED vezérlő (2,4 GHz)

• Kompatibilis a Mi-Light / MiBoxer 2,4 GHz-es sorozatú távirányítóval

• 2,4 GHz-es RF távirányító vezérlési távolság 30 m

• Állítható fényerő és színhőmérséklet , 16 millió szín

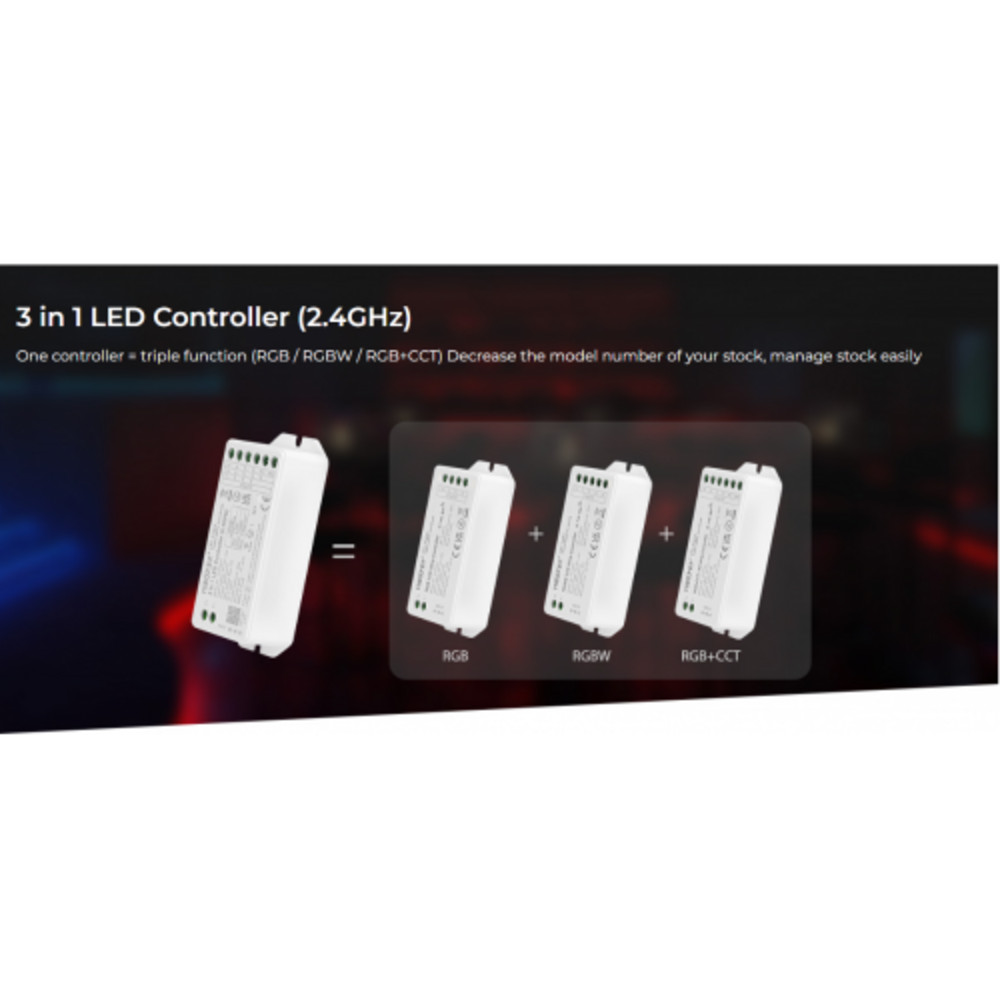

• 3 kimeneti mód váltása egy gombbal (RGB / RGBW / RGB+CCT) 3 kimeneti mód váltása egy gombbal

SET gomb

Nyomja meg egyszer a „SET” gombot az összekapcsolási mód aktiválásához

Nyomja meg folyamatosan a „SET” gombot a kimeneti mód megváltoztatásához

Használati útmutató

1. Bekötés

A zónavezérlőre maximum 120 Watt teljesítményű LED szalagot köthetünk. A vezetékelésnél vigyázzunk arra, hogy a zónavezérlőről kijövő (vezérelt) jelet 5 méterenként kössük be a szalagunkra (amennyiben az több,mint 5 méter hosszúságú).

A zónavezérlő betáplálása 12V vagy 24V egyenáramról kell, hogy történjen - a LED szalag típusával megegyezően. Tehát:

ha a LED szalag 12 V DC, akkor 12V DC tápegységre van szükség;

ha a LED szalag 24 V DC, akkor 24V DC tápegységre van szükség.

A zónavezérlőt az "INPUT" oldalon kell megtáplálni, és ott is két lehetőség áll rendelkezésünkre:

DC (Jack) dugós csatlakozón keresztül. Ez akkor előnyös, ha "adapter" típusú tápegységünk van. Pl.: műanyagházas tápegységek

A V- és V+ jelű sorkapcson értelemszerűen.

FONTOS: a tápegység kimenő teljesítménye a vezérlőre kötött LED szalag összteljesítményének legalább 120%-a kell, hogy legyen.

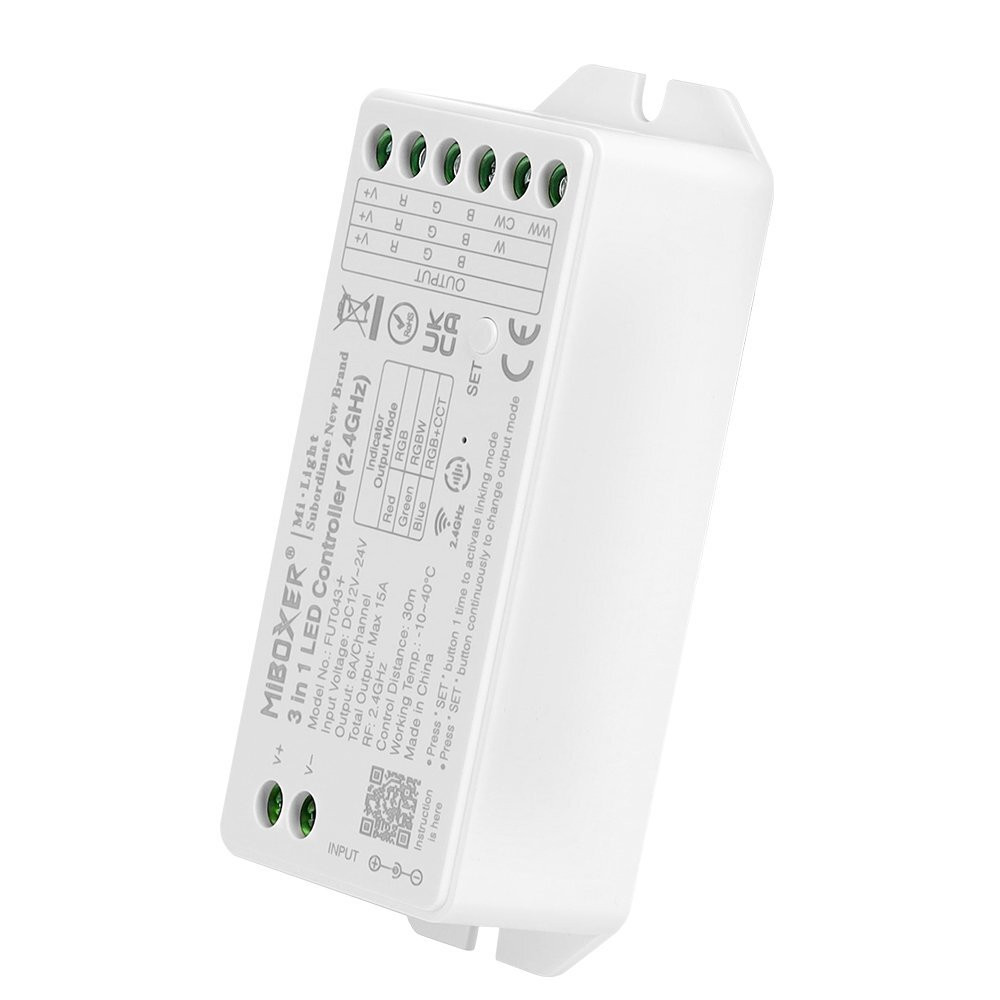

Az "OUTPUT" oldalon is egy sorkapocs áll rendelkezésünkre, amire értelemszerűen a kimenő (vezérelt) jeleet adjuk át a LED szalagnak az alábbiak szerint:

V+ a közös pozitív pólus

R - piros szál

G - zöld szál

B . kék szál

CW - hideg fehér szál

WW . meleg fehér szál

2. Vezérlés

A LED szalag színét a távirányító segítségével tudjuk beállítani a megfelelő gombok használatával.
